不同避雷器现场交接试验是否做泄漏电流试验
发布时间:2022-01-04 阅读次数:1633

避雷器现场交接试验是否做泄漏电流试验?
一、避雷器的用途
    避雷器是用来保护电气设备免受过高的瞬态电压危害的一类电器设备,他可以限值续流通过的时间,也常用来限值续流的幅值。避雷器通常连接在电网的导线(高电位)和地线之间,然而有时也连接在电气绕组旁或两相导线之间。电器设备在运行中除承受工作电压外,还会遭受过电压的作用。这些过电压主要为雷电引起的雷电过电压,开关操作引起的操作过电压和甩负荷、投切长线及不对称接地等引起的暂时过电压等。这些过电压对电器设备的可靠安全运行是极其有害的。过高的过电压将损害电器设备的绝缘,甚至使设备绝缘击穿,导致停电事故。
所以必须采取各种措施来限值过电压,避雷器就是较常采用的用来限值过电压的措施之一。
二、变电站常见的避雷器类型
    变电站常见的避雷器有空气绝缘避雷器和SF6气体绝缘避雷器(用于组合电器GIS中)。
2.1、瓷套无间隙金属氧化物避雷器
这种避雷器一般由避雷器单元、均压环、绝缘底座等部分组成。避雷器单元一般由瓷材料外壳、非线性电阻片、弹簧、压力释放装置、密封装置等组成。安装方面,主要采用座式结构,用于变电站、发电厂、换流站等地方。大多数都安装有在线监测装置,用来记录泄漏电流和动作次数等数据。结构图如下图1所示:

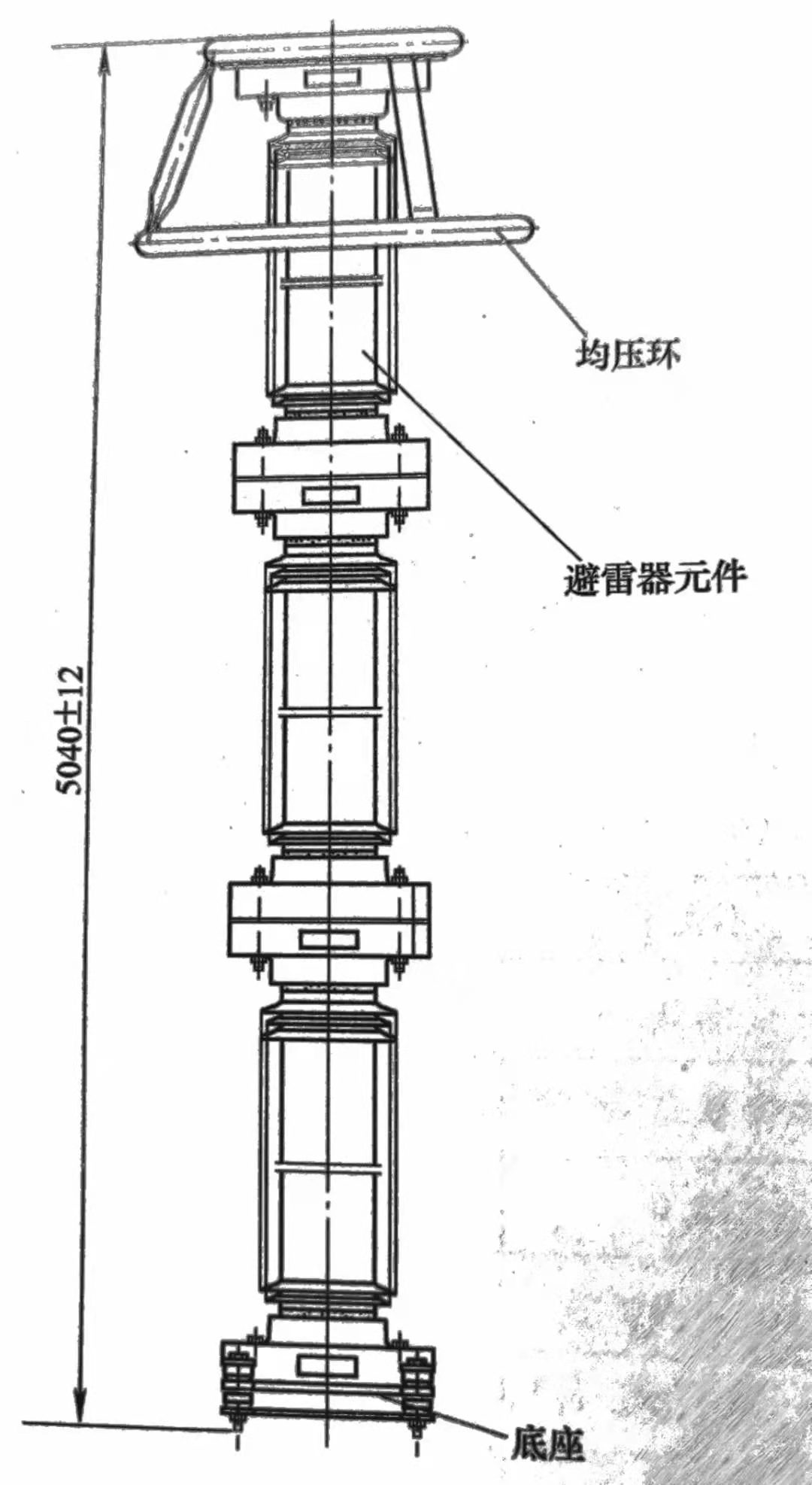

图1 500kV瓷套式避雷器外形结构


2.2、GIS(组合电器)用金属外壳SF6气体绝缘的避雷器
这种避雷器,内部充有一定压力的SF6气体,用来作为绝缘介质。外壳材料一般为铝合金,内部安装有金属氧化物电阻片、均压屏蔽罩、导电杆、导电触头等,电气上通过盆式绝缘子作为绝缘支撑(一般为死盆子,即不通气的盆子),盆式绝缘子中心的金属导体嵌件来连通避雷器内外部。其结构示意图如下图2所示:

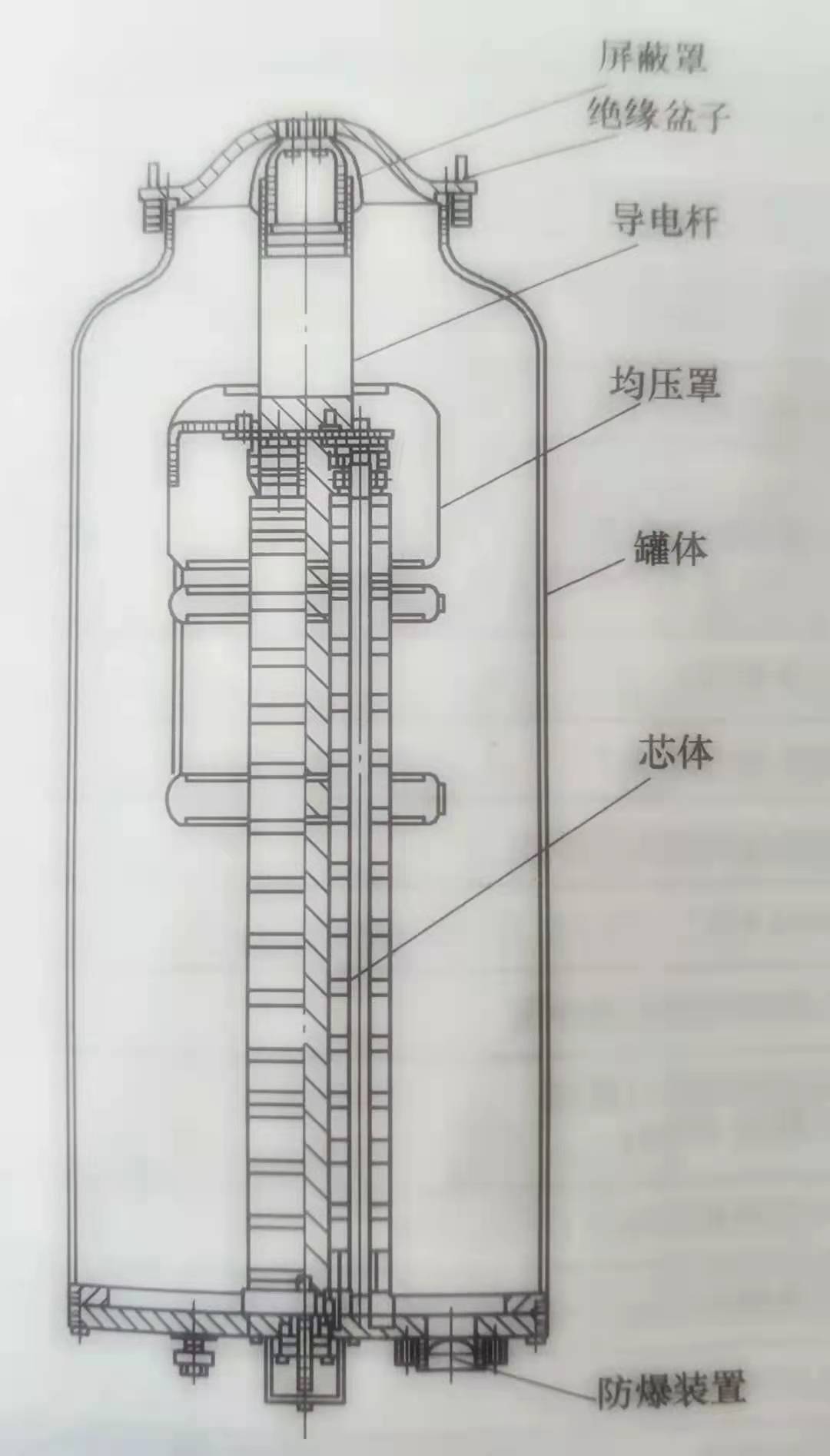

图2 某型号GIS用金属外壳避雷器结构示意图



三、交接试验时要不要做泄漏电流试验?
    如图1所示的避雷器,现场交接试验要进行泄漏电流测试,用直流电压发生器,施加相对地电压,测量泄漏电流;而对于如图2所示的避雷器,由于和GIS其他模块相连,现场交接试验一般不进行泄漏电流试验。
